HM-CX6419A全自动智能制盒机产品介绍

HM-CX6419A 是一款针对大尺寸精品盒的全自动智能制盒机，适用于多
种盒型的大量生产，如手机盒、首饰盒、化妆品盒、手表盒等等。做盒范围更
大，更能满足现代包装市场的需求。整机外观经过全新设计，更加安全及美
观。

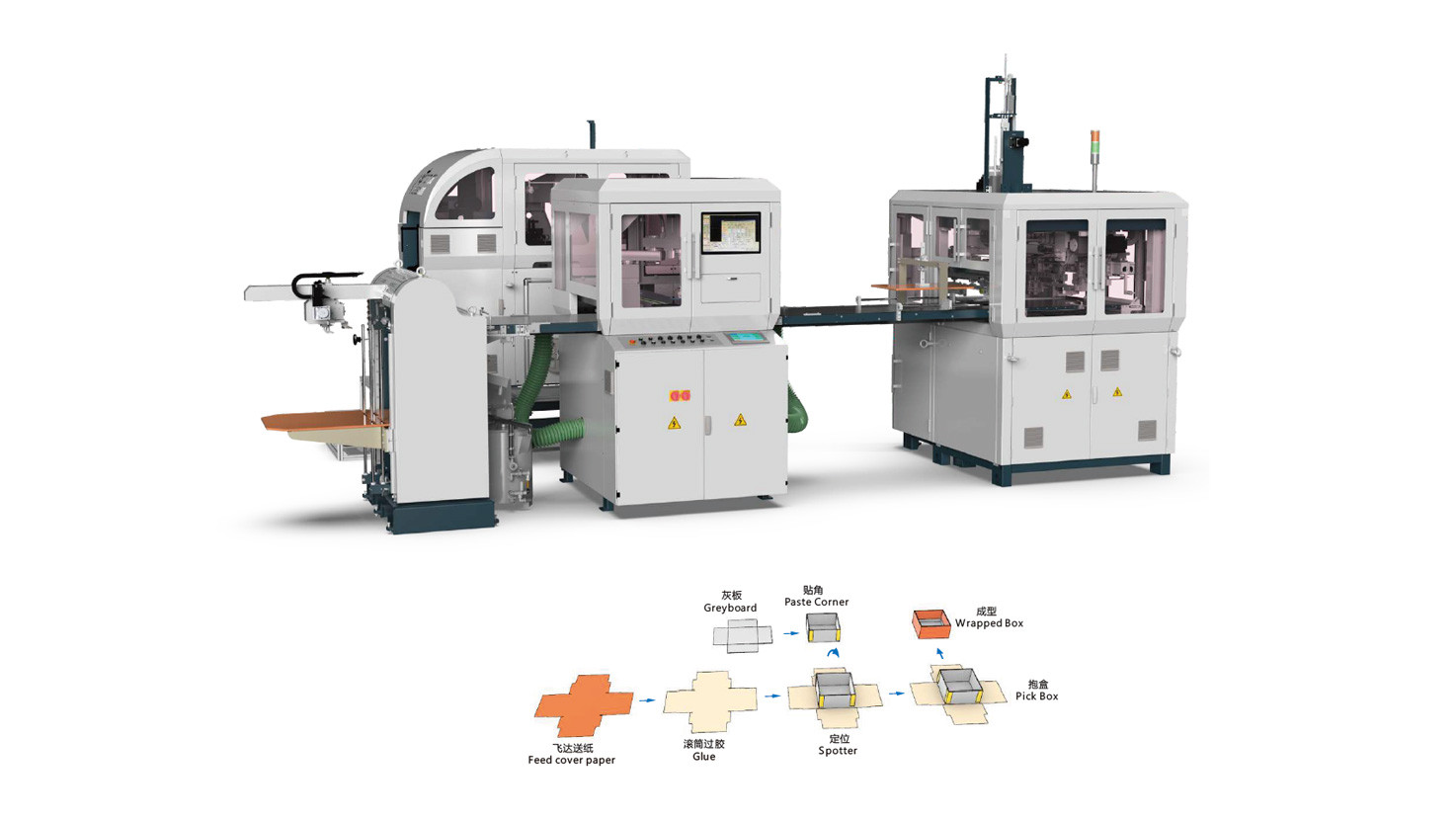

本机采用伺服控制系统、图像定位系统，实现进纸、过胶、进灰板、贴四
角、定位、抱盒、包边、折耳和折入成型自动完成。

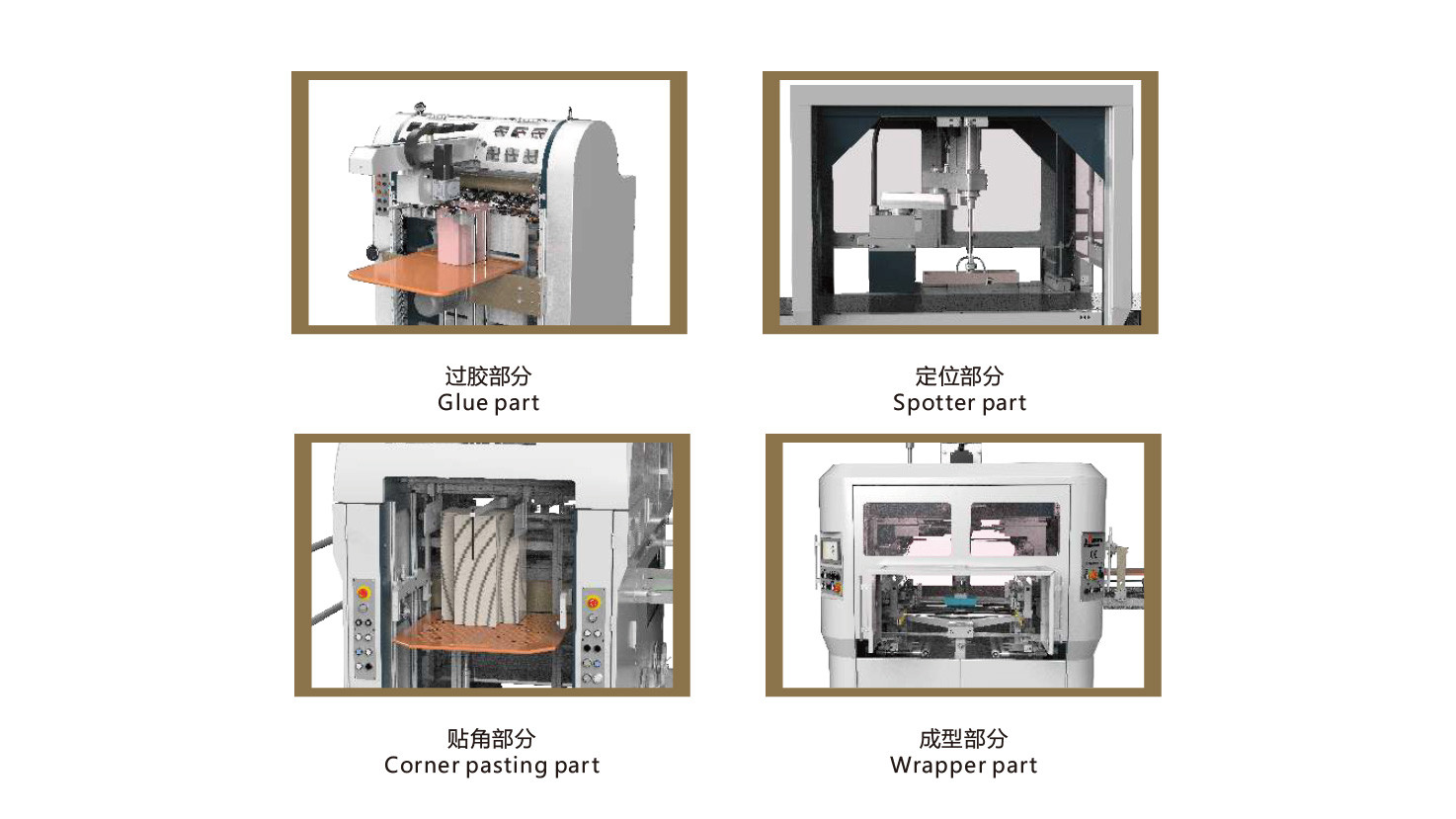

在飞达、过胶和输送带使用知名品牌伺服驱动，可无极变速，高精度，易
调节，省时间；定位部分采用图像定位系统及机器人抓取部件，提高定位精度
及效率，误差范围可达±0.05mm，且定位及调试速度更快;成型机采用THK线
性导轨及虚拟电子凸轮驱动，更稳定耐磨且动作更流畅，折入深度及折耳长度
尺寸范围也更大。

HM-CX6419A全自动智能制盒机机组特点和标准配置

1. 适合各种硬纸天地盖自动生产线；
2. 单工位气动成型；（详见注释）
3. 手动调节换模；
4. 长边、短边分层包边成型；
5. 全电脑功能参数的设置；
6. 故障诊断功能；
7. 自动吸送面纸和送灰纸板功能；
8. 24小时胶水定时加热功能；
9. 成型机内置300项产品配方；

10. 四角贴角加热单独人机界面控制；（详见注
释）
11. 多功能机器人视觉影像定位系统(定位误差±
0.05mm)；（详见注释）
12. 纸盒自动抬盒引取装置；（详见注释）
13. 胶水粘度自动控制系统(选配)；（详见注
释）
14. 拉模部件与主滑块同步;（详见注释）
15. 伺服底模;（详见注释）
16. 出盒方向垂直于主输送带 ;

HM-CX6419A全自动智能制盒机主要技术参数

备注：

1、盒子大小由面纸大小决定；The Finished Box Max. sizes are determined by paper
size.A(Min.)≤W+2H+2T+2R≤A(Max.); B(Min.)≤L+2H+2T+2R≤B(Max.)
2、最大和最小尺寸不能同时满足；
Either the Max. Sizes or the Min. Sizes can not be fulfilled on the same box.
3、生产速度由盒子大小和面纸灰板的材质来决定;
The production speed of the rigid box machine is determined by the box size,
the paper and the greyboard materials.
4、我司不提供空压机,空压机压力需求为8atm=0.808MPa,空压机功率:7.5kW；
Seller doesn't provide air compressor.
(8atm=0.808MPa, 7.5kW compressor is needed)
